کانال فلکسیبل | لوله خرطومی هوا
کانال فلکسیبل (لوله خرطومی هواکش) نوع خاصی از کانال هوا است که از مواد انعطاف پذیر ساخته شده است. این مواد انعطاف پذیر شامل پی وی سی(pvc)، پلی اورتان (pu) و پلاستیک تقویت شده با فنر فلزی می شوند.
توضیحات جامع کانال فلکسیبل (لوله خرطومی هواکش)
کانال فلکسیبل یا لوله خرطومی هواکش (flexible duct) همانطور که از نامش پیداست، نوعی کانال هوا با بدنه انعطاف پذیر است. این کانال ها معمولا از لایه های مختلفی از جمله فویل آلومینیومی، پلی استر و سیم های تقویتی ساخته می شوند. انعطاف پذیری بالای کانال های فلکسیبل باعث می شود تا به راحتی در مسیرهای غیر مستقیم و با زوایای مختلف نصب شوند. این ویژگی نصب و راه اندازی آنها را بسیار ساده کرده و در نتیجه باعث کاهش هزینه های اجرا می شود.
کانال های فلکسی (لوله خرطومی هواکش) اغلب در سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع) برای ایجاد اتصال بین قطعات مختلف مورد استفاده قرار می گیرد. انعطاف پذیری این نوع کانال کشی، دلیلی بر محبوبیت و کاربرد گسترده آن در مهندسی، ساخت و ساز و تولیدات تجاری است.
کانال فلکسیبل، که همچنین با نام "کانال خرطومی هوا" نیز شناخته می شود، نسبت به گزینه های سنتی کانال کشی موجود در ایران،راحتی و سهولت بیشتری را ارائه می دهد. کانال فلکسیبل داکت به دلیل قابلیت هدایت هوا به فضاهای دور از دسترس، که استفاده از کانال های فلزی در آنها ممکن نیست، از سایر متریال های کانال کشی کاربردی تر است. این محصول با امکان ایجاد زوایای مختلف، گردش هوا و داشتن طول عمر بالا، در حال تغییر شیوه طراحی و ساخت بناهای صنعتی، تجاری و مسکونی می باشد.
انواع کانال فلکسیبل
کانال های فلکسیبل در انواع مختلفی با جنس و ویژگی های متفاوت تولید می شوند. از جمله پرکاربردترین انواع لوله خرطومی هواکش می توان به موارد زیر اشاره کرد:

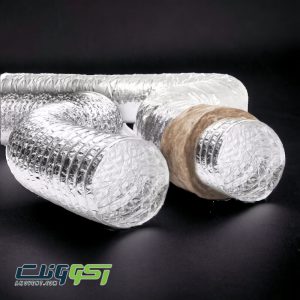

- کانال فلکسیبل آلومینیومی: این نوع کانال از چند لایه فویل آلومینیومی با ضخامت های مختلف ساخته شده و با یک لایه پلی استر تقویت می شود. کانال فلکسیبل آلومینیومی در برابر دما و فشار نسبتا مقاوم بوده و برای مصارف خانگی و صنعتی سبک مناسب است.
- کانال فلکسیبل گالوانیزه: این نوع کانال از ورق های فولادی گالوانیزه ساخته می شود که مقاومت بالایی در برابر خوردگی و زنگ زدگی دارد. کانال فلکسیبل گالوانیزه برای محیط های مرطوب و فضاهای باز که در معرض عوامل جوی قرار دارند گزینه مناسبی است.
- کانال فلکسیبل پلی استر: این نوع کانال تماما از جنس پلی استر ساخته شده و انعطاف پذیری بسیار بالایی دارد. کانال فلکسیبل پلی استر عایق خوبی برای صدا و حرارت بوده و معمولا در مسیرهای کوتاه و با فشار هوای قوی استفاده می شود.
انواع کانال فلکسی خرطومی برای کاربردهای گسترده
امروزه استفاده از کانال کولر خرطومی (لوله خرطومی هواکش)در بسیاری از محیطهای صنعتی به امری رایج تبدیل شدهاند.از کانال های انعطافپذیر پلیاورتان با بالاترین کیفیت گرفته تا گزینههای اقتصادیتر مانند پی وی سی (pvc).
ما طیف گستردهای از متریال و خرطومی های انعطافپذیر را برای کاربردهای در اختیار داریم. مجموعه کانال های فلکسیبل داکت اسپلیت از گروه آکوونت:

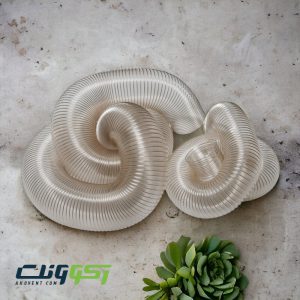

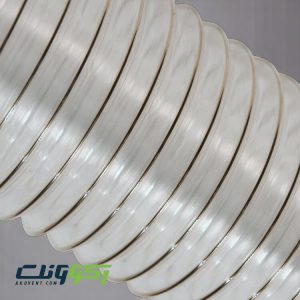

- کانال های مکنده پی وی سی (pvc) : تخلیه ماسه، غلات، سنگریزه، سیمان و آهن
- کانال های پلیاورتان (pu): برای مواد جامد ساینده مانند گرد و غبار، پودر، گرانول، الیاف، تراشههای چوب، روغن و سوخت
- کانالهای نسوز: برای تهویه ماشینآلاتی که هوای گرم تولید میکنند
- کانال های پلاستیکی:برای مواد جامد پودری مانند گرد و غبار، پودر و الیاف
- کانال خرطومی جوشکاری: برای استخراج گاز جوشکاری، تهویه مطبوع و تهویه دود
- کانال های مناسب مواد غذایی: برای تماس مستقیم با مواد غذایی در صنایع غذایی، دارویی و بهداشتی مطابق با استاندارد
مزایای استفاده از کانال فلکسیبل
استفاده از کانال های فلکسیبل در سیستم های تهویه مطبوع مزایای متعددی دارد که از جمله آنها می توان به موارد زیر اشاره کرد:
- نصب آسان: به دلیل وزن کم و انعطافپذیری بالا، نصب کانال فلکسی بسیار سریع و ساده است.
- هزینه مقرون به صرفه: در مقایسه با کانالهای فلزی یا PVC، لوله فلکسی از نظر اقتصادی به صرفهتر است.
- کاهش افت فشار: سطح صاف و یکنواخت این کانال، افت فشار هوا را به حداقل میرساند و بهینهترین عملکرد سیستم را تضمین میکند.
- عایق صدا: جنس لوله خرطومی هواکش به گونهای است که از انتقال صدا به بیرون جلوگیری میکند و آلودگی صوتی را کاهش میدهد.
- مقاومت در برابر خوردگی: کانال خرطومی در برابر رطوبت، مواد شیمیایی و خوردگی مقاوم است و طول عمر بالایی دارد.
- تنوع در سایز و جنس: کانال فلکسی در سایزها و جنسهای مختلف مانند آلومینیوم، پلی اتیلن و پلی استر تولید میشود و برای مصارف گوناگون قابل استفاده است.
- وزن کم: کانال های فلکسیبل به دلیل استفاده از مواد سبک در ساخت آنها، وزن کمی دارند. این موضوع حمل و نقل و نصب آنها را آسان تر کرده و از وارد شدن فشار اضافی به سازه ساختمان جلوگیری می کند.
کاربردهای کانال فلکسیبل
کانال های فلکسیبل به دلیل مزایای متعددی که دارند، در طیف وسیعی از کاربردها مورد استفاده قرار می گیرند. از جمله مهمترین کاربردهای این نوع کانال ها می توان به موارد زیر اشاره کرد:
- سیستم های تهویه مطبوع خانگی و صنعتی: کانال های فلکسیبل به طور گسترده در سیستم های تهویه مطبوع منازل مسکونی، آپارتمان ها، ادارات، مراکز تجاری و کارخانجات صنعتی مورد استفاده قرار می گیرند.
- هواکش حمام و سرویس بهداشتی: برای تخلیه هوای آلوده و مرطوب حمام و سرویس بهداشتی از کانال های فلکسیبل با قطر کم استفاده می شود.
- هود آشپزخانه: دود و بخارات ناشی از پخت و پز در آشپزخانه باید به وسیله هود به خارج از ساختمان منتقل شوند. کانال های فلکسیبل برای اتصال هود به دودکش یا دریچه تخلیه هوا به کار می روند.
- خشک کن لباس: در برخی از مدل های خشک کن لباس از کانال های فلکسیبل برای تخلیه هوای مرطوب داخل دستگاه به خارج از ساختمان استفاده می شود.
انواع لوله خرطومی هواکش
لوله های خرطومی هواکش در دو نوع پلاستیکی و فلزی تولید می شوند:
- لوله خرطومی پلاستیکی: این نوع لوله از جنس PVC یا پلی اتیلن ساخته شده و انعطاف پذیری بسیار بالایی دارد. لوله خرطومی پلاستیکی به دلیل وزن کم و قیمت مناسب برای مصارف خانگی و سبک مورد استفاده قرار می گیرد.
لوله خرطومی فلزی: این نوع لوله از جنس آلومینیوم یا فولاد گالوانیزه ساخته شده و مقاومت بیشتری در برابر دما و فشار دارد. لوله خرطومی فلزی برای مصارف صنعتی و در محیط های با شرایط سخت و نامناسب ایده آل است.
نکات مهم در انتخاب کانال فلکسیبل یا لوله خرطومی هواکش
در هنگام انتخاب کانال فلکسیبل یا لوله خرطومی هواکش برای سیستم تهویه خود، باید به نکات زیر توجه کنید:
- طول مسیر کانال کشی: اگر طول مسیر کانال کشی کوتاه باشد، می توان از لوله های خرطومی پلاستیکی استفاده کرد. اما برای مسیرهای طولانی تر، کانال های فلکسیبل گزینه مناسب تری هستند.
- دما و فشار هوا: اگر دما و فشار هوا در سیستم تهویه بالا باشد، باید از کانال های فلکسیبل یا لوله های خرطومی فلزی استفاده کرد. لوله های خرطومی پلاستیکی برای سیستم های با دما و فشار پایین مناسب هستند.
- نوع کاربری: برای مصارف خانگی و سبک می توان از لوله های خرطومی پلاستیکی استفاده کرد. اما برای مصارف صنعتی، در محیط های با شرایط سخت و نامناسب و همچنین برای سیستم های تهویه مطبوع با دما و فشار بالا، باید از کانال های فلکسیبل یا لوله های خرطومی فلزی استفاده کرد.
گروه صنعتی آکوونت، تامین کننده برتر اتصالات و کانال کولر خرطومی
آکوونت مفتخر است که بهترین و متنوع ترین محصولات لوله فلکسیبل هوا را به شما ارائه دهد. ما مجموعهای از محصولات لوله خرطومی هوا را طراحی کردهایم که چند منظوره، بادوام و نصب آنها بسیار آسان است.ما طیف گستردهای از این محصولات را ارائه میدهیم که میتوان آنها را برای نیازهای منحصر به فرد هر کاربرد صنعتی، سفارشیسازی کرد. این محصولات را میتوان بصورت موقت و بلندمدت استفاده کرد. مواد اولیه این محصولات از کیفیت بسیار بالایی ساخته شدهاند، به گونهای که میتوان برای سالهای طولانی روی آنها حساب کرد.
اتصالات و لوله های خرطومی کولرهای آبی برند آکوونت، بادوام، مقاوم و چند منظوره هستند. این کانال هوا علاوه بر ضد آب بودن، انعطاف پذیر بوده و برای طیف وسیعی از کاربردها و صنایع وابسته ایدهآل میباشد. مجموعه این محصولات را میتوان با خیال راحت و به طور قابل اعتماد در طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار داد. کانال فلکسی های آکوونت از مواد اولیه با کیفیت بالا ساخته شدهاند و بسیار انعطاف پذیرتر از لولههای فلزی یا سایر سیستمهای کانال کشی هستند.این محصولات به طور منظم در فضاهایی با اشکال خاص، راهروهای تنگ، سقفهای جمع و جور و سایر مناطقی که نیاز به تهویه مطبوع دارند، مورد استفاده قرار می گیرند.
لوله خرطومی فلکسیبل آکوونت، طیف گسترده ای از کاربردها را در صنایع مختلف پوشش می دهد. تطبیق پذیری بالای کانال خرطومی هوا و متریال های انعطاف پذیر، سبب روی آوردن بسیاری از محیط های صنعتی به این محصولات به جای روش های سنتی کانال کشی شده است. کانال های انعطاف پذیر راه حل ایده آل برای بسیاری از محیط های صنعتی هستند، از تهویه دود جوشکاری گرفته تا انتقال مواد غذایی.
صرف نظر از اینکه در صنعت ساختمان، معدن، چوببری یا مهندسی فعالیت میکنید، ما با مجموعه انحصاری کانال فلکسیبل خرطومی، راهحلی برای شما ارائه میدهیم.
ما اطمینان داریم که محصول مورد نیاز خود را از میان طیف گسترده محصولات باکیفیت آکوونت پیدا خواهید کرد. محصولات ما تنها به لوله های خرطومی هوا محدود نمیشوند. محصول مورد نیاز خود را خریداری کنید و و در کمترین زمان در محل مورد نظر خود دریافت کنید.
نحوه تولید کانال فلکسیبل
تولید این کانالها نیز با ظرافتی خاص انجام میشود تا کارایی و مزایای آنها را دوچندان کند.
در فرایند تولید کانال فلکسیبل، از مواد اولیه سبک و در دسترس استفاده میشود. این امر به تولید سریع و انبوه این نوع کانالها کمک میکند. به همین دلیل، میتوان در کوتاهترین زمان ممکن، شاهد نصب و راهاندازی شبکه تهویه مطبوع با کانالهای فلکسیبل بود.
علاوه بر سرعت تولید، سهولت حمل و نقل نیز از دیگر مزایای استفاده از مواد سبک در ساخت این کانالها است. جابجایی و انتقال کانالهای فلکسی به محل پروژه به سادگی انجام میشود و این امر، سرعت اجرای فرآیند کانالکشی را افزایش میدهد.
اما راز انعطافپذیری این کانالها چیست؟
در ساختار کانالهای خرطومی ، از مفتولهای فلزی فنری استفاده میشود. این مفتولها، استحکام و انعطافپذیری لازم را به کانالها میبخشند و امکان خم شدن و عبور از مسیرهای مختلف را فراهم میکنند.
به طور کلی، میتوان مراحل تولید کانال فلکسیبل را به صورت زیر خلاصه کرد:
- آمادهسازی مواد اولیه: ورقهای فلزی، مفتولهای فنری و عایقهای حرارتی و صوتی، مواد اولیه اصلی در تولید این کانالها هستند.
- برش و فرمدهی: ورقهای فلزی با توجه به قطر و طول مورد نظر، برش داده میشوند. سپس، با استفاده از دستگاههای مخصوص، به شکل دایرهای درآمده و لبههای آنها به هم قفل میشوند.
- نصب مفتول فنری: مفتولهای فنری در داخل کانال قرار گرفته و به لبههای آن متصل میشوند. این کار، استحکام و انعطافپذیری لازم را به کانال میبخشد.
- عایقبندی: در صورت نیاز، از عایقهای حرارتی و صوتی در داخل کانال استفاده میشود. این عایقها، اتلاف گرما و صدا را به حداقل میرسانند.
- کنترل کیفیت: در نهایت، کانالهای تولید شده از نظر کیفیت و عملکرد مورد بررسی قرار میگیرند.
به این ترتیب، کانالهای فلکسیبل با عبور از مراحل مختلف تولید، آماده ایفای نقش خود در سیستم تهویه مطبوع میشوند و با انعطافپذیری خود، هوای مطبوع را به نقاط مختلف ساختمان هدایت میکنند.
قیمت کانال فلکسیبل
کانال فلکسیبل به دلیل مزایای متعددی از جمله قیمت مناسب، در مقایسه با سایر کانال ها و داکت های مورد استفاده برای انتقال هوا، ذرات و موارد دیگر، گزینه ای اقتصادی محسوب می شود. این مزیت قیمتی به دلیل تنوع مواد و متریال به کار رفته در ساخت این نوع کانال ها است.
قیمت کانال فلکسیبل با توجه به نوع مواد، کاربری و سایز کانال، در بازه گسترده ای متغیر است. از این کانال ها می توان در مصارف مختلف از جمله مراکز تجاری، درمانی، مسکونی، اقامتی، صنعتی، فرهنگی، کشاورزی و ترانزیت استفاده کرد.
برای اطلاع از لیست قیمت به روز کانال فلکسیبل و نحوه فروش آن، می بایست با کارشناسان آکوونت تماس حاصل فرمایید. در این تماس می توانید از مشخصات فنی و جزئیات مربوط به این محصول نیز آگاهی یابید.
قطعات و اتصالات کانال فلکسیبل
کانالهای فلکسیبل به دلیل انعطافپذیری و نصب آسان، در سیستمهای تهویه مطبوع و هوارسانی محبوبیت زیادی پیدا کردهاند. با این حال، برای اجرای و نصب صحیح این کانالها به مجموعهای از قطعات و اتصالات نیاز است.
رابط کانال فلکسیبل
رابطها برای اتصال دو تکه کانال به یکدیگر استفاده میشوند. طول هر شاخه از انواع کانال عموماً بین 6 تا 10 متر است و برای ادامه مسیر و اتصال دو قطعه به یکدیگر، به رابط نیاز است. جنس این رابط از ورق گالوانیزه و همقطر با خود کانال فلکسیبل است.
نکات مهم
ضخامت ورق گالوانیزه رابط باید حداقل 0.5 یا 0.6 میلیمتر باشد.
طول رابط بین 10 تا 12 سانتیمتر است و دارای زائدههایی در دو طرف برای قفل شدن بست هوابندی است.
استفاده از بست هوابندی در محل اتصال رابط ضروری است تا از نفوذ هوا به بیرون، افت فشار و پرت هوا جلوگیری شود.
بست کانال فلکسیبل
همانطور که اشاره شد، هوابندی در این سیستم بسیار مهم است. بستهای هوابندی برای محکم کردن رابط و کانال فلکسیبل به یکدیگر و جلوگیری از نشت هوا استفاده میشوند.
ساختار
- بست هوابندی شامل یک تسمه مدور با پیچ است.
- با بستن پیچ، بست سفت شده و کانال به رابط یا قطعه رابط کانال کیپ میشود.
- این عمل باعث هوابندی کامل و جلوگیری از افت راندمان و فشار هوای داخل کانال میشود.
پلنیوم باکس کانال فلکسیبل
پلنیوم محفظه ای است که برای اتصال کانال فلکسیبل به دریچههای هوا (خطی یا اسلوت) استفاده میشود.
عملکرد
- پلنیوم باکس هوای داخل کانالهای فلکسیبل را جمعآوری و به دریچههای هوا هدایت میکند.
- این محفظه میتواند دارای یک یا چند ورودی برای کانالهای فلکسیبل باشد.
- پلنیوم به تعدیل و توزیع یکنواخت هوای خروجی به محیط کمک میکند.
جنس
- جنس بدنه باکس معمولاً از ورق گالوانیزه یا پلیاورتان (کانال پیشعایق) است.
- در صورت استفاده از ورق گالوانیزه، برای جلوگیری از افت راندمان حرارتی و برودتی، از عایق الاستومری روی سطح آن استفاده میشود.
- ضخامت ورق گالوانیزه باید حداقل 0.5 میلیمتر باشد.
نصب
- پلنیوم کانال فلکسیبل با استفاده از ساپورتهای سقفی یا دیواری نصب میشود.
- ساپورتها باید به گونهای باشند که پلنیوم را محکم در جای خود نگه دارند تا از لرزش و ایجاد نویز جلوگیری شود.
- هوای داخل پلنیوم کانال فلکسیبل توسط دریچههای خطی (اسلوت، زاویهدار یا کله قندی) به محیط هدایت میشود.
نتیجهگیری
کانال فلکسیبل (لوله خرطومی هواکش) با انعطافپذیری، تنوع، نصب آسان و مزایای اقتصادی، به عنوان یک راهحل ایدهآل برای انتقال هوا در سیستمهای تهویه مطبوع و گرمایشی و سرمایشی مطرح است. این کانالها، با برطرف کردن محدودیتهای کانالهای سنتی، به طراحان و مجریان آزادی عمل بیشتری برای خلق فضاهای مطبوع و کارآمد میدهند.
کانال های فلکسیبل و لوله های خرطومی هواکش هر دو از جمله اجزای مهم سیستم های تهویه مطبوع هستند. انتخاب نوع مناسب این کانال ها به عوامل مختلفی از جمله طول مسیر کانال کشی، دما و فشار هوا و نوع کاربری بستگی دارد. با در نظر گرفتن این نکات می توانید بهترین گزینه را برای سیستم تهویه خود انتخاب کنید.
