کانال گرد ، یک راهکار زیبا برای تهویه مطبوع | آکوونت در کنار شماست

مزایای کانال گرد

استفاده از کانال گرد در مقایسه با کانال های چهارگوش مزایای متعددی دارد که برخی از آنها عبارتند از:

• راندمان بالا:به دلیل شکل هندسی خود، کمترین مقاومت را در برابر جریان هوا ایجاد می کند. این امر منجر به کاهش افت فشار، افزایش سرعت هوا و در نتیجه عملکرد بهینه تر سیستم تهویه مطبوع می شود.
• هزینه کمتر: به دلیل استفاده از ورق با ضخامت کمتر در مقایسه با کانال های چهارگوش، از نظر اقتصادی مقرون به صرفه تر است.
• نصب آسان: به دلیل شکل ظاهری و انعطاف پذیری بالا، به راحتی و با سرعت بالا نصب می شود.
• نگهداری کم: به دلیل سطح صاف و صیقلی، اصطکاک کمتری با هوا دارد. این امر باعث می شود تا گرد و غبار و آلودگی ها به راحتی در کانال رسوب نکنند و نیاز به تمیزکاری کمتری داشته باشد.

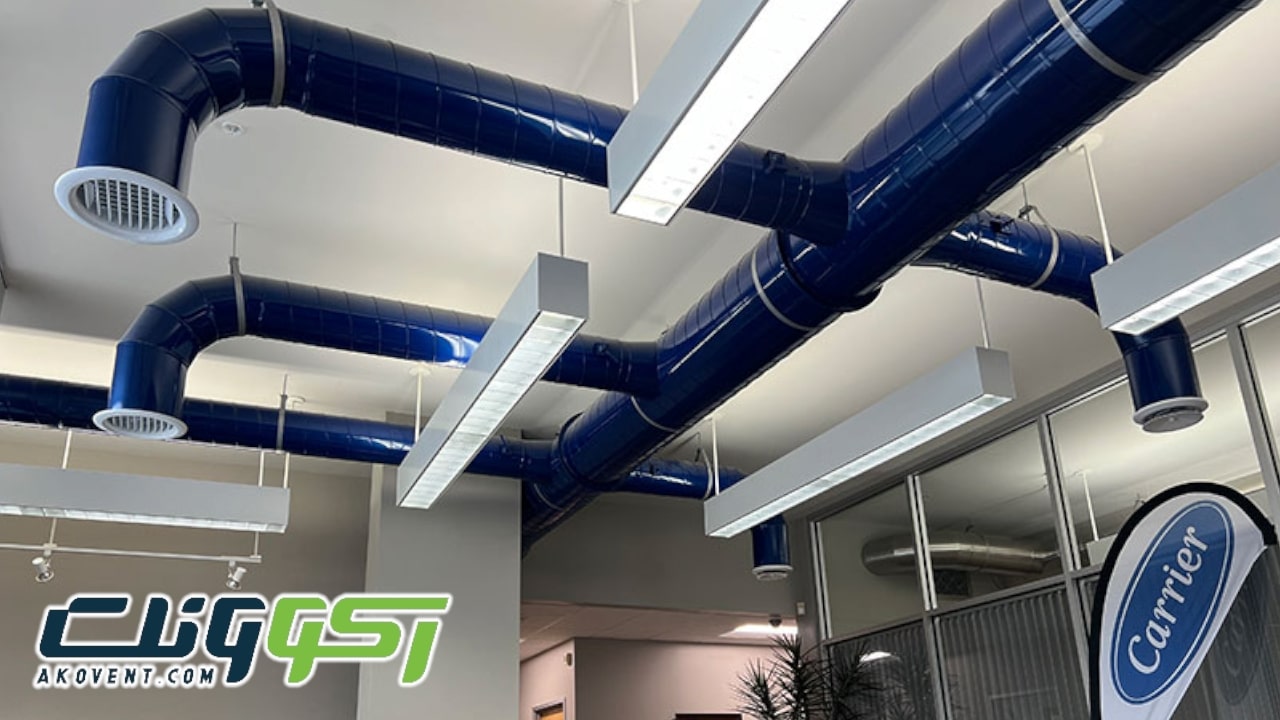

• زیبایی ظاهری: به دلیل شکل ظاهری زیبا و مدرن، می تواند به عنوان یک عنصر دکوراتیو در دکوراسیون داخلی ساختمان مورد استفاده قرار گیرد.

اجزای تشکیل دهنده کانال گرد

یک سیستم کانال گرد از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. برخی از مهمترین اجزای تشکیل دهنده کانال گرد عبارتند از:

دمپر کانال گرد

دمپر دریچه ای است که برای کنترل جریان هوا در کانال استفاده می شود.

زانو کانال گرد

زانو قطعه ای است که برای تغییر مسیر کانال در زوایای مختلف استفاده می شود.

سه راهی کانال گرد

سه راهی قطعه ای است که برای انشعاب کانال و ایجاد مسیرهای جداگانه برای هوا استفاده می شود.

تبدیل کانال گرد به چهارگوش

تبدیل قطعه ای است که برای اتصال کانال گرد به کانال چهارگوش استفاده می شود.

کلاهک کانال گرد

کلاهک قطعه ای است که در انتهای کانال نصب می شود و از ورود باران، برف، گرد و غبار و … به داخل کانال جلوگیری می کند.

استانداردهای ساخت کانال گرد

برای ساخت کانال گرد استانداردهای مختلفی وجود دارد که باید توسط تولید کنندگان این نوع کانال رعایت شود. این استانداردها شامل موارد زیر می شود:

1. استانداردهای ابعاد: ابعاد کانال باید مطابق با استانداردهای مربوطه و با توجه به حجم هوای مورد نیاز و فشار هوا انتخاب شود.
2. استانداردهای جنس ورق: جنس ورق به کار رفته در ساخت کانال باید با توجه به شرایط محیطی و نوع کاربرد کانال انتخاب شود.
3. استانداردهای جوشکاری: جوشکاری کانال باید توسط افراد مجرب و با استفاده از دستگاه های جوشکاری مناسب انجام شود.
4. استانداردهای هوابندی: کانال گرد باید به طور کامل هوابندی شود تا از نشت هوا به خارج از کانال جلوگیری شود.

محاسبه ابعاد کانال گرد

محاسبه ابعاد کانال گرد یکی از مهمترین مراحل در طراحی سیستم های تهویه مطبوع و هواکش است. ابعاد کانال باید به گونه ای انتخاب شود که بتواند حجم هوای مورد نیاز را با کمترین افت فشار و بهینه ترین عملکرد انتقال دهد.

عوامل موثر بر محاسبه ابعاد کانال گرد

• حجم هوای عبوری: حجم هوای عبوری از کانال، مهمترین عاملی است که باید در محاسبه ابعاد کانال در نظر گرفته شود. حجم هوا بر حسب متر مکعب در ثانیه (m³/s) یا فوت مکعب در دقیقه (CFM) محاسبه می شود.
• سرعت هوا: سرعت هوا در کانال باید در محدوده مجاز و مطابق با استانداردها باشد. سرعت هوا بر حسب متر بر ثانیه (m/s) یا فوت بر دقیقه (FPM) محاسبه می شود.
• افت فشار: افت فشار در کانال باید در حد مجاز باشد تا عملکرد سیستم تهویه مطبوع مختل نشود. افت فشار بر حسب پاسکال (Pa) یا اینچ آب (WG) محاسبه می شود.

فرمول محاسبه ابعاد کانال گرد

برای محاسبه ابعاد کانال گرد می توان از فرمول زیر استفاده کرد:

D = √(4Q / (π * V))

در این فرمول:

• D قطر کانال بر حسب متر یا فوت
• Q حجم هوای عبوری بر حسب متر مکعب در ثانیه یا فوت مکعب در دقیقه
• π عدد پی (3.14159)
• V سرعت هوا بر حسب متر بر ثانیه یا فوت بر دقیقه

مثال محاسبه ابعاد کانال

فرض کنید می خواهیم ابعاد کانال گرد برای انتقال 1000 متر مکعب در ساعت هوا با سرعت 5 متر بر ثانیه را محاسبه کنیم.

ابتدا حجم هوای عبوری را بر حسب متر مکعب در ثانیه تبدیل می کنیم:

Q = 1000 m³/h * (1 h / 3600 s) = 0.278 m³/s

سپس قطر کانال را با استفاده از فرمول فوق محاسبه می کنیم:

D = √(4 * 0.278 m³/s / (π * 5 m/s)) = 0.35 m

بنابراین، برای انتقال 1000 متر مکعب در ساعت هوا با سرعت 5 متر بر ثانیه، به کانال گرد با قطر 35 سانتی متر نیاز داریم.
